Plnicí stroje s rotačními písty
Apollo GP, Apollo LP
Lineární plnicí stroje s rotačními zubovými čerpadly (Apollo GP) jsou určeny především pro plnění olejů a chemických produktů.

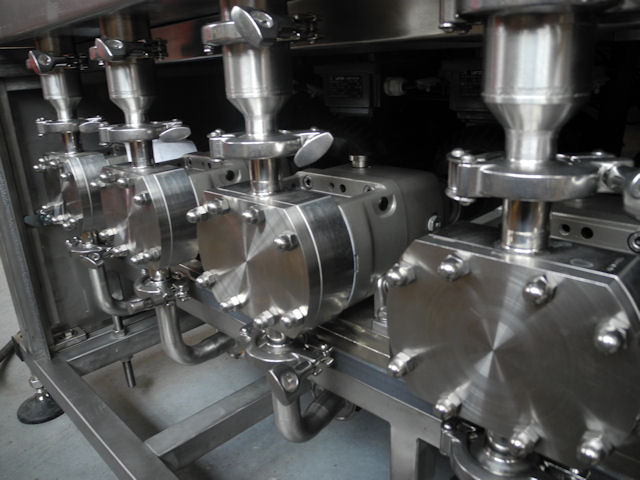

Lineární plnicí stroje s Lobe čerpadly (Apollo LP) jsou určeny pro plnění potravinářských produktů. Stroje osazené Lobe pumpami jsou velmi dobře čistitelné pomocí CIP systému, a proto mohou být použity v hygienicky náročných provozech, jako jsou výrobny kečupu a majonézy, ovocných koncentrátů bez použití konzervačních látek, v mlékárenském průmyslu apod. Výhodou strojů s Lobe čerpadly je možnost plnění materiálů obsahujících kousky ovoce, zeleniny, například saláty.
Výkon strojů s rotačními čerpadly se pohybuje u jednořadých strojů od 1000 do 5000 lahví za hodinu a u dvouřadých strojů až do 8000 lahví za hodinu.
Stroje s Lobe pumpami řady XL3 jsou vhodné i pro plnění velkých objemů (20 a 30 litrové kanystry).
ZÁKLADNÍ KONFIGURACE
- Rám zařízení na výškově nastavitelných nohách
- Motorizovaný dopravník s nastavitelnou rychlostí
- Vstupní a výstupní závory
- Čidlo pro kontrolu vstupu obalů do plnícího prostoru
- Zubová či Lobe čerpadla pro dávkování produktu
- Pneumatický zdvih plnících trysek pro plnění ode dna obalu
- Uzavírání plnicích trysek
- Přítlak hrdel obalů
- Odkapová vanička pod plnícími tryskami
- Čidlo pro kontrolu kolize plnících trysek
- Čidlo pro kontrolu výstupu obalů z plnícího prostoru
- Čidlo pro kontrolu zaplnění dopravníku za zařízením
- Ovládací panel s dotekovým displejem
- Bezpečnostní kryty
DALŠÍ MOŽNOSTI
- Produktová nádrž z AISI 304 nebo AISI 316
- Tlaková produktová nádrž
- Kontrola hladiny produktu v nádrži
- Pneumatická vstupní klapka do nádrže produktu
- Čerpadlo pro doplňování nádrže produktu
- Vstup pro připojení k CIP stanici
- Sprchové koule ve víku nádrže
- Adaptéry pro čištění trysek
- Sběrné potrubí pro čistící okruh
- Servo pohon pro zdvih trysek
- Servo pohon pro přesun trysek - plnění na dvou dopravnících
- Materiálové certifikáty pro potravinářský průmysl
- Možnost vzdálené správy zařízení
DALŠÍ INFORMACE
- Zařízení určené k automatickému plnění láhví tekutými produkty.
- Produkt je odměřován pomocí hmotnostních průtokoměrů, plněný objem je tak plynule nastavitelný z ovládacího panelu zařízení
- Lahve vstupují do stroje po motorizovaném dopravníku.
- Lahve jsou pod plnicími tryskami, které jsou v provedení nerez AISI 304, zastaveny pomocí pneumatických závor. Jakmile jsou hrdla obalů automaticky vycentrována v ose plnící trysky, tak trysky sjedou ke dnu lahve a začne vlastní proces plnění.
- V jeho průběhu postupně plnící trysky vyjíždějí a zároveň zůstávají pod hladinou plněného produktu. Tím je zamezeno jeho pěnění.
- Po ukončení plnění se trysky uzavřou a vyjedou nad úroveň hrdel obalů. Zároveň s tím pod trysky najede odkapový žlab, do kterého odkapává případný zbytek produktu na vnějším povrchu trysek a tím je zamezeno potřísnění lahví.
- Po ukončení procesu plnění lahve opouštějí plnicí prostor a vyjíždějí po výstupním dopravníku k zavíracímu stroji.
- Chod zařízení je plně automatický.
