CAPLINE CN

- Automatické lineární uzavírací stroje -

Je základní verzí automatického jednohlavého uzavíracího stroje. Lahve a kanystry jsou zastavovány pod uzavírací hlavou pomocí bočních pásů. Víčka jsou orientována pomocí pásového vynašeče nebo rotačního orientátoru a dopravována pomocí dráhy k zařízení Pick and Place, které podá víčko do uzavírací hlavy. Uzavírací hlava nasadí a utáhne víčko na požadovaný moment.


Camera Logo and Text
Základní konfigurace

  • Rám stroje z nerezové oceli namontovaný na výškově nastavitelných nohách
  • Dopravník z nerezové oceli s nastavitelnými vodicími lištami a s horním lamelovým pásem z delrinu nebo nerezové oceli
  • Vstupní a výstupní brána nebo boční pás pro zastavení lahví pod uzavírací hlavou
  • Otočný orientátor víček na horní straně stroje
  • Žlab na víčka se senzorem pro detekci přítomnosti víček
  • Zařízení Pick and Place
  • Uzavírací hlava s nastavitelným utahovacím momentem
  • Senzor pro detekci přítomnosti lahve pod uzavírací hlavou
  • Senzor pro detekci plného výstupního dopravníku
  • Ovládací panel s dotykovou obrazovkou
  • Bezpečnostní kryty CE
  • Formátové díly pro jednu velikost láhve a uzávěru

Camera Logo and Text
Další možnosti

  • Vynašeč uzávěrů se zásobníkem
  • Konfigurace ATEX
  • Verze odolná proti korozi
  • Vzdálený přístup
  • Vylučování lahví bez uzávěrů

Camera Logo and Text
Popis procesu

  • Lahve vstupují do stroje na vstupním dopravníku. Jsou zastaveny pod uzavírací hlavou pomocí pneumatických bran nebo bočního pásu.
  • Uzávěry jsou dopravovány ze zásobníku uzávěrů v úrovni podlahy pásovým vynašečem do rotačního orientátoru umístěného na horní části uzavíracího stroje. Orientovaná víčka padají dolů do žlabu na víčka. Žlab je vybaven senzorem, který zjišťuje hladinu víček. V případě nízké hladiny víček v žlabu senzor aktivuje orientátor.

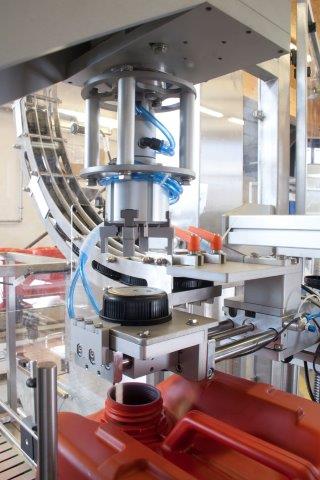

  • Víčka jsou ze žlabu dopravována zařízením Pick and Place přímo do uzavírací hlavy. Uzavírací hlava nasadí uzávěr na hrdlo láhve a utáhne jej požadovaným uzavíracím momentem. Uzavřená nádoba opouští stroj na výstupním dopravníku.

Camera Logo and Text
Video


Camera Logo and Text
Foto
