Plnicí stroje na bázi průtokoměrů


APOLLO FM

Lineární plnicí stroje na bázi průtokoměrů se používají ve všech oborech, kde je třeba dosáhnout vysoké přesnosti plnění a opakovatelnosti dávky. Jedná se o potravinářství, farmaceutický a kosmetický průmysl, případné petrochemii. Stroje na bázi průtokoměrů jsou velmi dobře čistitelné pomocí technologií CIP/SIP.

Systém plnění pomocí průtokoměrů se vyznačuje velmi vysokou spolehlivostí a minimálními nároky na údržbu plnicího systému.

Hmotností průtokoměry umožňují eliminovat vliv teploty a tím dosahovat stejné dávky při různých teplotách plnění.

Rozsah výkonu jednořadých strojů je 1000 - 5000 lahví za hodinu, u dvouřadých až 8000 lahví za hodinu.


ZÁKLADNÍ KONFIGURACE

  • Rám zařízení na výškově nastavitelných nohách
  • Motorizovaný dopravník s nastavitelnou rychlostí
  • Vstupní a výstupní závory
  • Čidlo pro kontrolu vstupu obalů do plnícího prostoru
  • Průtokoměry pro měření plněného objemu
  • Pneumatický zdvih plnících trysek pro plnění ode dna obalu
  • Uzavírání plních trysek Přítlak hrdel obalů
  • Odkapová vanička pod plnícími tryskami
  • Čidlo pro kontrolu kolize plnících trysek
  • Čidlo pro kontrolu výstupu obalů z plnícího prostoru
  • Čidlo pro kontrolu zaplnění dopravníku za zařízením
  • Ovládací panel s dotekovým displejem
  • Bezpečnostní kryty

DALŠÍ MOŽNOSTI

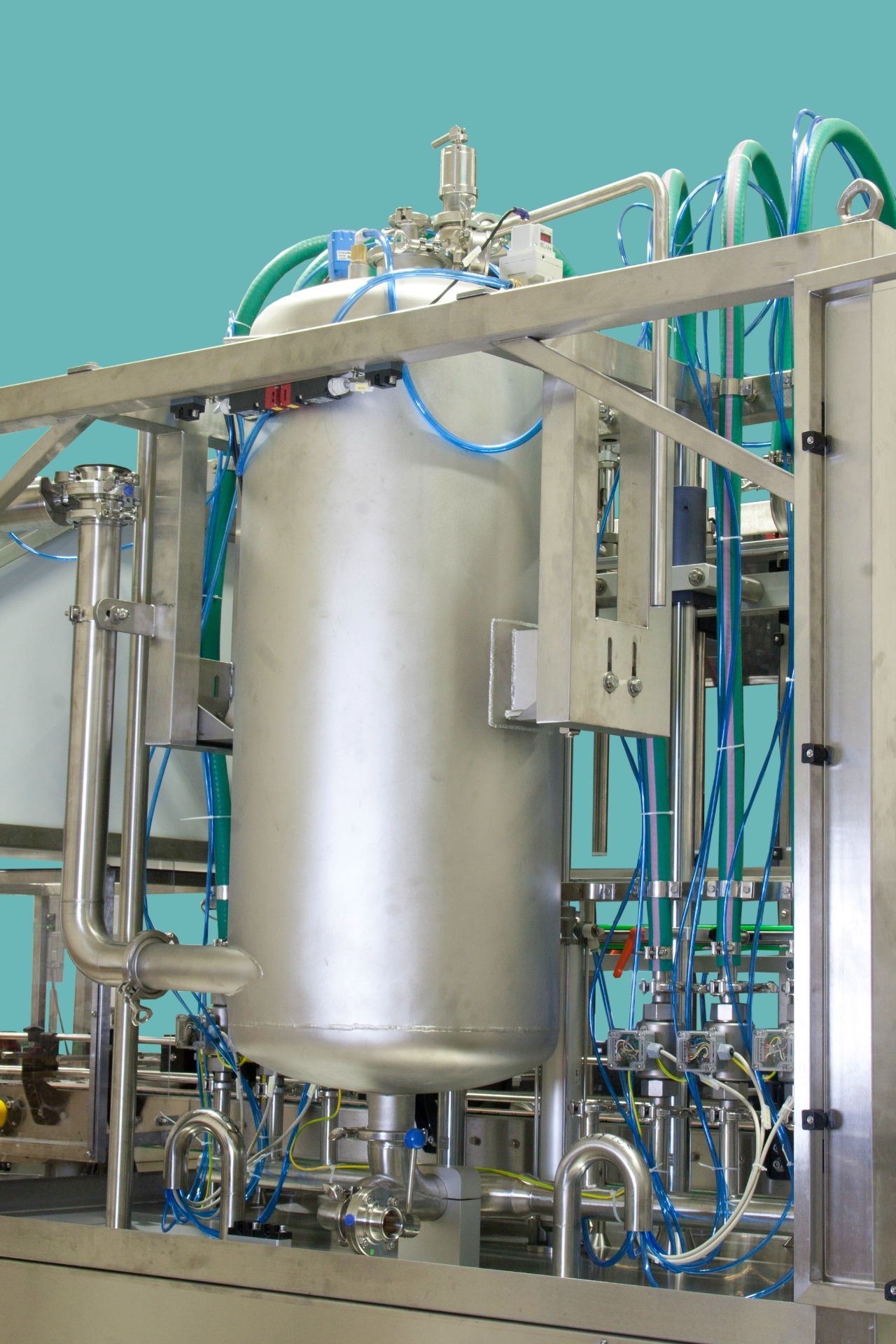

  • Produktová nádrž z AISI 304 nebo AISI 316
  • Tlaková produktová nádrž Kontrola hladiny produktu v nádrži
  • Pneumatická vstupní klapka do nádrže produktu
  • Čerpadlo pro doplňování nádrže produktu
  • Vstup pro připojení k CIP stanici
  • Sprchové koule ve víku nádrže
  • Adaptéry pro čištění trysek
  • Sběrné potrubí pro čistící okruh
  • Čerpadlo pro dávkování produktu
  • Servo pohon zdvihu
  • Servo pohon pro přesun trysek - plnění na dvou dopravnících
  • Provedení ATEX
  • Chemicky odolné provedení
  • Materiálové certifikáty pro potravinářský průmysl
  • Možnost vzdálené správy zařízení

DALŠÍ INFORMACE

  • Zařízení určené k automatickému plnění láhví tekutými produkty.
  • Produkt je odměřován pomocí hmotnostních průtokoměrů, plněný objem je tak plynule nastavitelný z ovládacího panelu zařízení
  • Lahve vstupují do stroje po motorizovaném dopravníku.
  • Lahve jsou pod plnicími tryskami, které jsou v provedení nerez AISI 304, zastaveny pomocí pneumatických závor. Jakmile jsou hrdla obalů automaticky vycentrována v ose plnící trysky, tak trysky sjedou ke dnu lahve a začne vlastní proces plnění.
  • V jeho průběhu postupně plnící trysky vyjíždějí a zároveň zůstávají pod hladinou plněného produktu. Tím je zamezeno jeho pěnění.
  • Po ukončení plnění se trysky uzavřou a vyjedou nad úroveň hrdel obalů. Zároveň s tím pod trysky najede odkapový žlab, do kterého odkapává případný zbytek produktu na vnějším povrchu trysek a tím je zamezeno potřísnění lahví.
  • Po ukončení procesu plnění lahve opouštějí plnicí prostor a vyjíždějí po výstupním dopravníku k zavíracímu stroji.
  • Chod zařízení je plně automatický.
