PALLET FILLER

- Plnění sudů a IBC kontejnerů -

Stroj je určen k plnění 50-200 l sudů, kanystrů a 1000 l IBC´s na paletě a jejich uzavírání šroubovacím nebo krimpovacím uzávěrem.


Camera Logo and Text
Základní konfigurace

  • Zátěžová plošina s krycí deskou z nerezové oceli

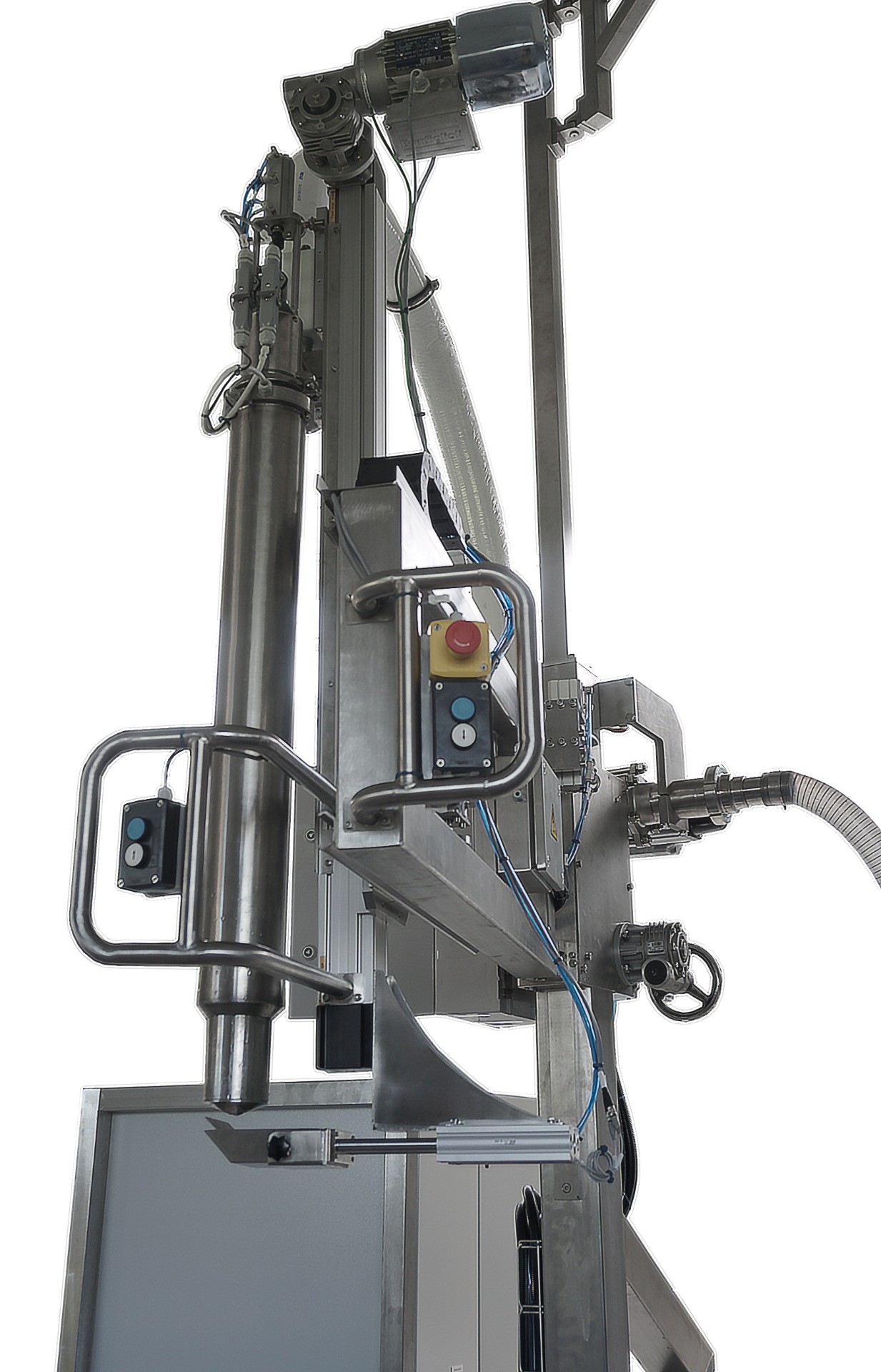

  • Pohyblivé rameno držící trysku pro její polohování
  • Nastavení výšky trysky ručním kolem nebo motoricky
  • Plnicí tryska v hrdle
  • Pneumatické uzavírání plnicí trysky
  • Odkapávací miska pod plnicí tryskou
  • Přívodní potrubí produktu s proporcionálním ventilem nebo čerpadlem
  • Pneumatická těsnicí hlava na vyvažovači
  • PLC Simens s TS

Camera Logo and Text
Další možnosti

  • Systém vstupních a výstupních dopravníků na palety
  • Motorizovaná tryska pro plnění odspodu
  • Systém pro ohřev hadic pro plnění za tepla
  • Systém etiketování sudů

Camera Logo and Text
Popis procesu

  • Paleta se sudy nebo IBC kontejnerem je umístěna vysokozdvižným vozíkem na váhovou plošinu, v případě automatického podávání palet dorazí na plnicí místo na dopravníku. Poté obsluha přesune trysku umístěnou na pohyblivém rameni nad otvor sudu a stisknutím tlačítek aktivuje brzdy ramene. Rameno se pak zafixuje v dané poloze a tryska se ponoří do otvoru sudu.
  • Spustí se proces plnění. Když je téměř dosaženo nastavené hmotnosti, proporcionální ventil a plnicí tryska se částečně uzavřou, a když je dosaženo požadované hmotnosti, ventil a tryska se zcela uzavřou a tryska se může přesunout k dalšímu sudu. Po dokončení plnění se sudy uzavřou pomocí uzavíracích nástrojů. Pak paleta s naplněnými a uzavřenými sudy opustí pozici na dopravníku nebo může být odebrána vysokozdvižným vozíkem.

Camera Logo and Text
Video


Camera Logo and Text
Foto
