TUBELINE

- Maschinen zum Abfüllen und Verschließen von Kunststoff- und Metalltuben -

Die Abfüll- und Verschließmaschinen für Kunststoff- und Metalltuben werden hauptsächlich zur Abfüllung von kosmetischen und pharmazeutischen Produkten wie Cremes und Salben, Zahnpasta und auch Lebensmitteln (Ketchup, Dressings, Mayonnaisen oder Käse) eingesetzt.


Camera Logo and Text
Grundausstattung

  • Maschinengestell mit höhenverstellbaren Füßen
  • Rohrmagazin mit automatischer Zuführung
  • Drehtisch für den Transfer der Rohre zwischen den Stationen
  • Tubenausrichtungseinheit
  • Produkttank mit 35 l Fassungsvermögen und Füllstandskontrolle
  • Kolben-Fülleinheit
  • Tubenlift für Bodenbefüllung
  • Pneumatisch geschlossener Füllstutzen
  • Heißlufteinheit zur Siegelerwärmung

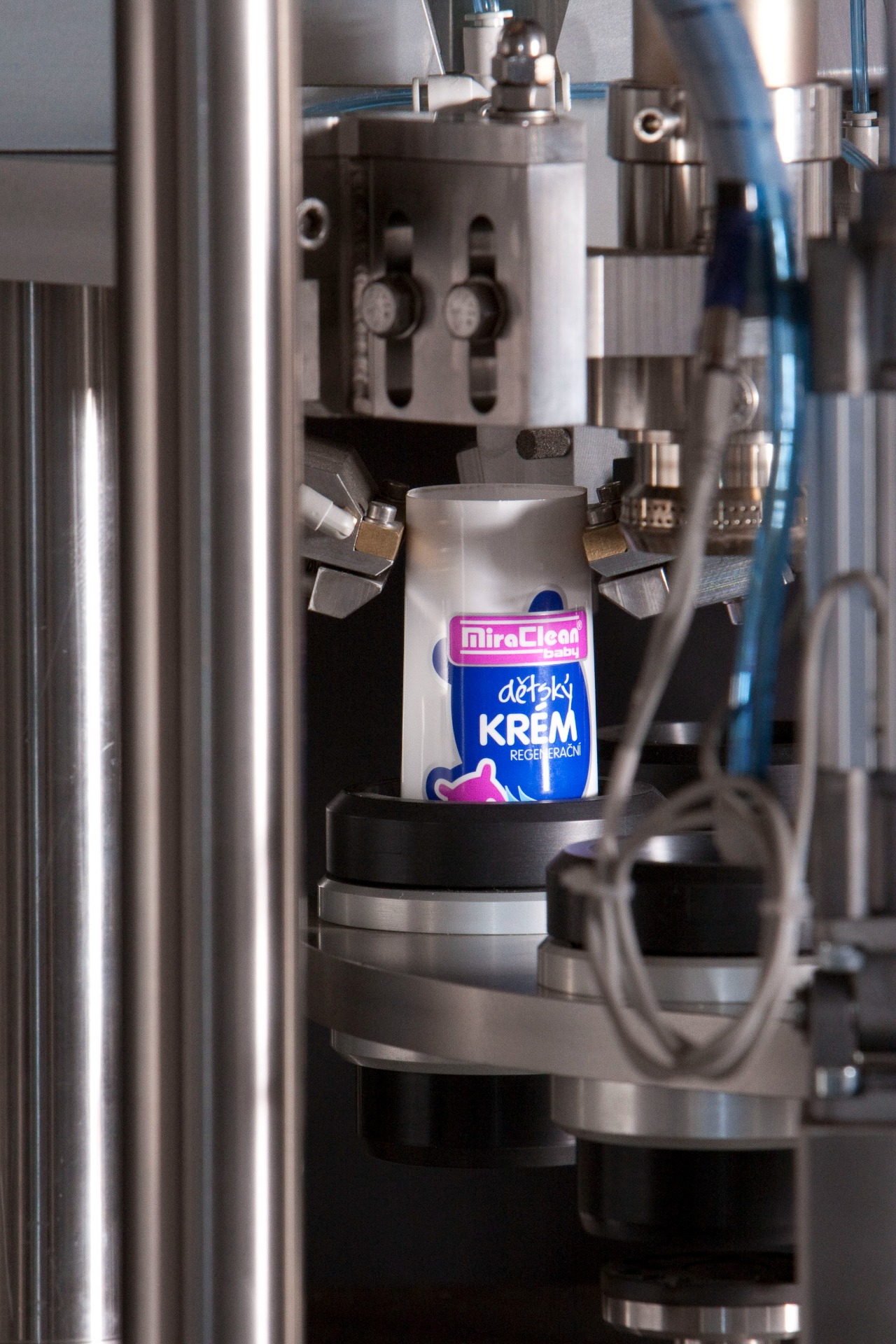

  • Verschließeinheit einschließlich Prägung
  • Beschneideeinheit
  • Automatischer Auslauf der gefüllten Tuben
  • Bedienfeld mit Touchscreen
  • Sicherheitsabdeckungen

Camera Logo and Text
Andere Optionen

  • Beheizung des Produkttanks
  • Rührwerk für den Produkttank
  • Einheit zur Herstellung von Rundschweißnähten
  • Einheit zum Schneiden des Scharnierlochs in der Rohrschweißung

Camera Logo and Text
Beschreibung des Prozesses

  • Der Bediener lädt die Röhrchen manuell in das Röhrchenmagazin. Die Röhrchen werden dann automatisch in den Röhrchenhalter, das sogenannte "Nest", eingelegt. Der Drehtisch mit den Nestern bewegt die Röhrchen in die Ausrichtungsposition, wo das Röhrchen anhand der "schwarzen Markierung" ausgerichtet wird. Danach wird die Tube an die Abfülleinheit übergeben.
  • Das Produkt wird im Produkttrichter gelagert und mit einem volumetrischen Zylinder dosiert. Das Füllvolumen kann leicht eingestellt werden. Die nächste Station ist die Tubenerwärmung, bei der die Oberseite der Tube durch eine Heißlufteinheit erwärmt wird. Danach wird die Tube versiegelt und der obere Teil der Tube wird abgeschnitten, um eine schöne Oberfläche zu erhalten. Die fertige Tube wird an das Auslaufband übergeben.
